Dây chuyền chiết rót thuốc xịt mũi

Giới thiệu dây chuyền

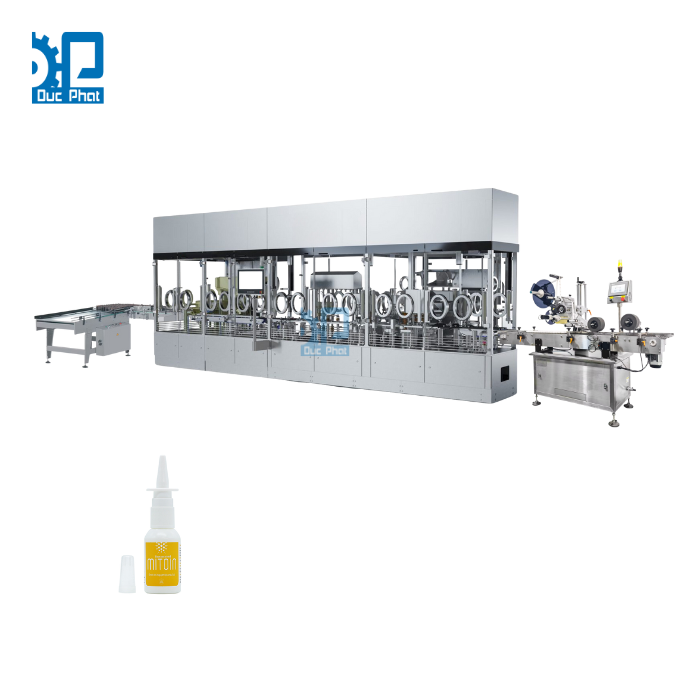

Dây chuyền chiết rót thuốc xịt mũi là hệ thống máy móc có chức năng chiết rót, đóng các chai thuốc dạng xịt. Dây chuyền bao gồm:

• Máy cấp chai
• Máy chiết rót, đóng, vặn xoắn nắp xịt
• Máy dán nhãn

Khi sử dụng thuốc xịt mũi, người dùng sẽ mở nắp bọc miệng vòi xịt ra và nhấn vào quai nắp. Khi nắp được nhấn xuống, dung dịch thuốc ở bên trong chai sẽ được xịt ra ngoài dưới dạng tia sương. Do phần nắp và cơ chế hoạt động của chai thuốc xịt mũi khác so với thuốc nhỏ mũi nên cần lưu ý phân biệt rõ để lựa chọn máy móc và dây chuyền sản xuất phù hợp.

Đặc điểm của dây chuyền chiết rót thuốc xịt mũi

• Dây chuyền dễ vận hành, quá trình chiết rót sạch sẽ, đảm bảo an toàn, không gây ô nhiễm.
• Các bước chiết rót, đóng, vặn xoắn nắp xịt được thực hiện trên cùng một máy chủ.
• Máy chiết rót chính xác, không bị sủi bọt hay nhỏ giọt.
• Dây chuyền có thể ứng dụng với cả chai nhựa và chai thủy tinh. Với chai thủy tinh, nhà sản xuất có thể tích hợp thêm máy rửa chai và hầm sấy để làm sạch và sấy khô chai trước khi chiết rót.
• Bơm định lượng piston có chức năng chiết rót các loại chất lỏng với độ nhớt khác nhau. Tỷ lệ chiết rót có độ chính xác cao. Máy bơm có thể tháo rời để vệ sinh và khử trùng.
• Mắt đọc cảm biến thông minh, không chiết rót khi không có chai, không đóng nắp khi không có nắp.
• Hệ thống điều khiển PLC và màn hình điều khiển cảm ứng giúp kiểm soát các thông số và hoạt động của máy.
• Hệ thống chiết rót được trang bị thiết bị chống rò rỉ, thực hiện rót từ đáy chai rồi dâng lên từ từ để tránh tạo bọt.
• Thiết kế nắp dễ dàng, tỷ lệ vỡ chai thấp
• Có thể điều chỉnh tốc độ chiết rót, đóng nắp, đóng chai tùy ý
• Tuổi thọ máy sử dụng lâu dài, toàn bộ dây chuyền được thiết kế theo chuẩn GMP.

Thông số kỹ thuật

Quy trình chiết rót thuốc xịt mũi

Quy trình chiết rót thuốc xịt mũi bao gồm các bước: Cấp chai – Chiết rót – Cấp nắp – Vặn xoắn nắp chai – Dán nhãn.

Cấp chai

Thuốc xịt mũi thường sử dụng các chai nhựa bởi nó nhẹ và dễ dàng mang đi trong lúc di chuyển mà không sợ rơi vỡ. Tại công đoạn đầu tiên, các chai rỗng sẽ được đặt lên bàn băng tải cấp chai. Bàn băng tải này sẽ được thu hẹp dần để các chai xếp một hàng khi lên băng tải dẫn chai tới máy chiết rót. Băng tải cấp chai có thể ứng dụng với cả chai thủy tinh và chai nhựa.

Với cơ chế cấp chai tự động lên băng tải, máy giúp đảm bảo tính sạch sẽ và an toàn cho chai. Điều này rất quan trọng bởi các sản phẩm thuốc, dược phẩm, thực phẩm chức năng hay mỹ phẩm thường có yêu cầu rất cao về kiểm định chất lượng và độ an toàn của sản phẩm.

Chiết rót

Đây là công đoạn chính và quan trọng nhất trong dây chuyền chiết rót. Máy chiết rót thuốc xịt mũi thực hiện quy trình chiết rót theo chiều thẳng dọc theo băng tải. Máy sử dụng cơ cấu định lượng bơm piston để bơm, đẩy dung dịch từ phễu chứa liệu tới các đầu chiết.

Khi chai theo băng tải được chuyển tới dưới các đầu chiết và mắt đọc cảm biến phát hiện chai, các đầu chiết sẽ hạ xuống thấp hơn miệng chai. Việc này không chỉ giúp miệng chai sạch sẽ mà còn tránh việc sủi bọt vì máy sẽ chiết rót từ đáy chai rồi nâng dần lên.

Sau khi hoàn thành chiết rót, các đầu chiết được nâng lên cao để các chai tiếp tục theo băng tải chuyển sang máy tiếp theo.

Cấp nắp xịt

Bước tiếp theo trong quy trình chiết rót là cấp nắp xịt. Phần nắp ngoài để bọc và bảo vệ đầu xịt sẽ được lắp sẵn vào nắp xịt. Ngoài ra, nắp xịt có một đặc điểm đặc biệt là có phần quai để nhấn và phần ống dẫn. Khi xịt, phải có ống dẫn thì dung dịch mới được đẩy lên và xịt ra ngoài. Vì vậy, máy cấp nắp xịt mũi phải sử dụng máy riêng.

Nắp xịt sẽ được đổ vào đĩa xoay của máy. Khi máy hoạt động, đĩa sẽ xoay liên tục và đưa nắp vào băng tải. Do phần đầu nắp xịt nặng hơn ống dẫn nên phần đầu sẽ chúc xuống dưới, vòi dẫn hướng lên trên. Băng tải vì vậy được thiết kế để đỡ lấy đầu nắp xịt và không làm gãy vòi dẫn của nắp.

Vặn xoắn nắp chai

Khi chai tới bộ phận đóng nắp, cánh tay gắp nắp xịt, đồng thời máy có cơ cấu vuốt thẳng vòi dẫn trước khi gắn nắp vào miệng chai để không làm gãy vòi. Máy sẽ đưa nắp gắn vào miệng chai từ phần vòi dẫn rồi đến đầu xịt. Tiếp đó, máy cố định cổ chai, bộ phận xoay, vặn chặt nắp để niêm phong và bảo vệ sản phẩm ở bên trong chai không bị rò rỉ ra ngoài.

Dán nhãn

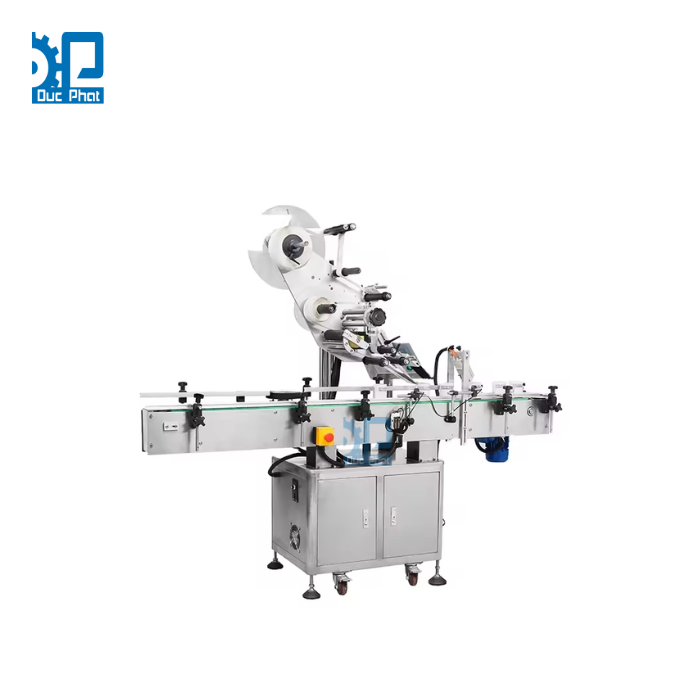

Dán nhãn là bước cuối cùng của quy trình chiết rót. Chai thuốc xịt mũi có kích thước nhỏ và thường có dạng chai tròn nên để dán nhãn, nhà sản xuất sẽ sử dụng loại máy dán nhãn chai tròn tự động. Chai sẽ được đặt nằm ngang, băng tải có các con lăn để lăn chai trong quá trình dán nhãn. Khi chai đi tới bộ phận dán nhãn, chai sẽ được lăn, đồng thời nhãn được dán quanh thân chai, hoàn thành quy trình chiết rót chai thuốc xịt mũi.

Khách hàng có nhu cầu mua dây chuyền vui lòng liên hệ hotline 0919476666 để được tư vấn và báo giá.
