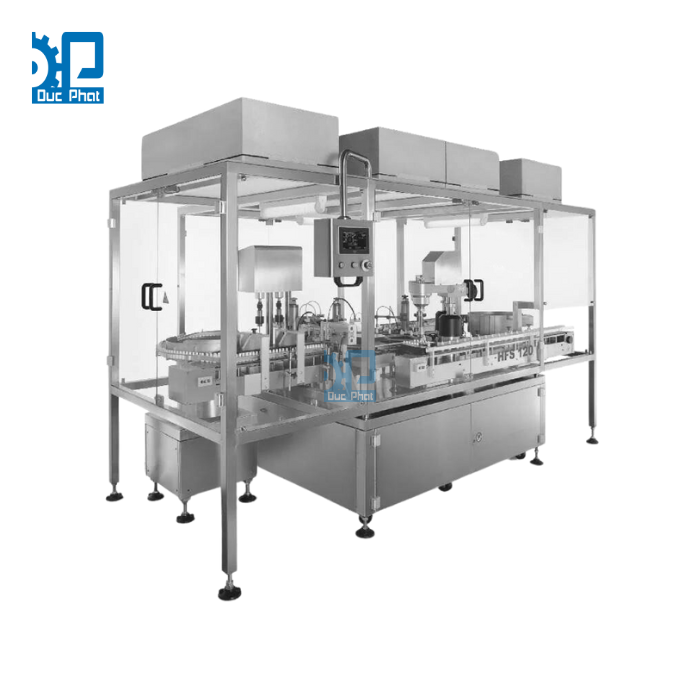

Giới thiệu dây chuyền
Dây chuyền chiết rót thuốc nhỏ mũi là hệ thống thiết bị hiện đại, có chức năng chiết rót và đóng nắp cho các chai thuốc nhỏ mũi. Dây chuyền bao gồm:
- Máy cấp chai
- Máy chiết rót thuốc nhỏ mũi 3 trong 1 (tích hợp cùng máy cấp nắp trong và máy cấp nắp ngoài)
- Máy dán nhãn
Khi sử dụng, người tiêu dùng sẽ bóp thân chai để tạo áp lực khiến dung dịch chảy xuống. Dây chuyền thích hợp sử dụng cho các quy mô vừa và lớn.
Đặc điểm của dây chuyền chiết rót thuốc nhỏ mũi
- Dây chuyền sử dụng công nghệ cao, chuyên ứng dụng với các loại chai kích thước nhỏ như chai thuốc nhỏ mũi, thuốc xịt mũi, thuốc nhỏ mắt, serum, mỹ phẩm,…
- Mắt đọc cảm biến được gắn trên dây chuyền giúp phát hiện chai. Nếu mắt đọc không phát hiện chai sẽ không chiết rót và đóng nắp. Nhờ đó, quá trình chiết rót, đóng nắp, dán nhãn diễn ra chính xác và không có lỗi hỏng hay sai số.
- Các công đoạn chiết rót, đóng nắp trong (đầu nhỏ thuốc) và đóng nắp ngoài (nắp vặn giúp bảo vệ miệng chai kín đáo) được thực hiện trên cùng một máy bằng cơ cấu bàn quay. Mỗi trạm có 2 đầu, có thể chiết rót và đóng nắp 2 chai thuốc cùng một lúc.
- Dây chuyền có thể chiết rót và đóng các loại chai tròn hoặc chai dẹt.
- Các công đoạn của dây chuyền đều được thực hiện hoàn toàn tự động.
- Tốc độ chiết rót cao, có thể điều chỉnh được định lượng chiết rót.
- Hệ điều khiển PLC và màn hình cảm ứng giúp kiểm soát, cài đặt các thông số dễ dàng.
- Các bộ phận của máy được chế tạo từ Thép không gỉ 304 hoặc 316
Thông số kỹ thuật
| Nguyên liệu | Dịch lỏng, sệt, kem,… |
| Cơ cấu chiết rót | Bơm nhu động/bơm piston |
| Số vòi chiết | 1/2/4 (tùy theo sản lượng) |
| Tốc độ chiết rót | 20 – 200 chai/phút |
| Kích thước chai | Tùy chỉnh |
| Kích thước nắp | Tùy chỉnh |
| Tỷ lệ lỗi hỏng | <1% |
| Nguồn điện | 220V 50Hz |
| Điện tiêu thụ | 1.8Kw |
| Độ ồn thấp | ≤50dB |
| Khí tiêu thụ | 0.36 m³/phút |
| Kích thước dây chuyền (DxRxC) | 2000*1500*1600 mm |
| Trọng lượng | 800Kg |
Quy trình chiết rót thuốc nhỏ mũi
Quy trình chiết rót thuốc nhỏ mũi bao gồm các bước: Cấp chai – Chiết rót – Đóng nắp trong – Xoắn nắp ngoài – Dán nhãn.
Cấp chai
Công đoạn đầu tiên trong quy trình là cấp chai. Tùy thuộc vào hình dáng của chai và sản lượng, nhà sản xuất có thể chọn các cơ cấu cấp chai khác nhau. Với chai thuốc nhỏ mũi có kích thước nhỏ, các nhà sản xuất thường chọn máy cấp chai dạng đĩa xoay. Các chai được đổ vào giữa đĩa và máy sẽ tự động sắp xếp, đưa chai vào băng tải theo thứ tự.
Máy cấp chai giúp quá trình chiết rót diễn ra trơn tru và nhanh chóng, đảm bảo tính an toàn cho sản phẩm vì con người không cần tiếp xúc trực tiếp với chai. Máy cấp chai đặc biệt phù hợp với các quy trình chiết rót dược phẩm, mỹ phẩm, thực phẩm. Đây là những loại sản phẩm có yêu cầu cao về chất lượng và độ an toàn.
Chiết rót
Các chai được cấp vào băng tải sẽ chuyển sang máy chiết rót thuốc nhỏ mũi. Với dung dịch thuốc nhỏ mũi có dạng dịch lỏng, máy có thể ứng dụng cơ cấu bơm nhu động hoặc bơm piston. Số lượng vòi tùy thuộc vào sản lượng, năng suất.
Dung dịch sẽ được cấp vào phễu chứa liệu. Sau đó, cơ cấu định lượng, cấp liệu của máy sẽ bơm, đẩy dung dịch từ phễu chứa liệu vào các vòi chiết. Khi chai theo băng tải di chuyển tới dưới các vòi chiết và mắt đọc cảm biến phát hiện chai rỗng, các vòi chiết sẽ hạ xuống sao cho thấp hơn miệng chai. Điều này nhằm chiết rót chính xác và không khiến dung dịch giây bẩn ra miệng chai. Dung dịch sau đó được bơm chiết vào các chai qua các đầu chiết rót.
Sau khi chiết rót theo đúng định lượng, các đầu chiết được nâng lên, các chai tiếp tục được chuyển sang trạm tiếp theo bằng cơ cấu bàn quay.
Đóng nắp trong
Tiếp theo công đoạn chiết rót là công đoạn cấp nắp trong. Nắp trong là bộ phận được gắn cố định vào miệng chai thuốc nhỏ mũi. Nắp được đục lỗ nhỏ để khi bóp, dung dịch thuốc sẽ chảy ra theo đúng định lượng.
Tại công đoạn này, nhà sản xuất sẽ tích hợp cùng máy cấp nắp trong. Máy sẽ sắp xếp và đưa nắp vào băng chuyền. Nắp theo băng chuyền đến các đầu gắp của máy. Chai sau khi chiết dung dịch thuốc đi tới trạm cấp nắp trong. Các đầu gắp sẽ gắp nắp trong đặt vào miệng chai, đồng thời máy giữ cố định miệng chai. Nắp trong sẽ được ấn để cố định chặt miệng chai thuốc nhỏ.
Cấp xoắn nắp ngoài
Trạm tiếp theo là cấp nắp ngoài. Nắp ngoài không được đục lỗ và được đóng để bảo vệ kín hoàn toàn phần miệng chai và đầu nhỏ thuốc. Nắp ngoài thường là nắp vặn.
Để đóng nắp ngoài cho chai thuốc nhỏ mũi, nhà sản xuất sẽ tích hợp máy cấp nắp ngoài. Máy sắp xếp và đưa nắp ngoài vào băng chuyền. Tương tự như nắp trong, nắp sẽ được gắp đặt lên miệng chai.
Tiếp đó, chai được chuyển qua trạm tiếp theo để xoắn nắp ngoài. Đầu xoắn nắp sẽ được hạ xuống và chuyển động xoay, giúp xoắn chặt nắp chai.
Chai sau khi được vặn xoắn nắp ngoài sẽ đi ra khỏi bàn quay, tiếp tục theo băng tải chuyển sang công đoạn dán nhãn.
Dán nhãn
Bước cuối cùng của quy trình chiết rót là dán nhãn. Công đoạn này cần một máy riêng. Khác với các loại chai thông thường được đặt đứng trong quá trình dán nhãn, chai thuốc nhỏ mũi được đặt nằm để dán nhãn cho chai có kích thước nhỏ. Bên cạnh đó, băng tải sử dụng là băng tải có các con lăn để có thể lăn chai trong quá trình dán nhãn. Máy dán nhãn thường được sử dụng trong các dây chuyền sản xuất thuốc nhỏ mũi.
Khi chai được băng chuyền chuyển tới bộ phận dán nhãn, mắt đọc cảm biến sẽ phát hiện chai. Chai được lăn, đồng thời nhãn dán sẽ dán quanh thân chai. Như vậy, quy trình chiết rót đã hoàn thành.
